AD Board 68676 Flashing Program Instructions

2(1)

Abangani abaningi bangase bahlangabezane nezinkinga ezifana neskrini esihlanekezelwe, isikrini esimhlophe, isibonisi esiyingxenye yesikrini, njll. lapho sisebenzisa imikhiqizo yethu. Lapho ubhekene nalezi zinkinga, ungaqale ukhanyise uhlelo lwebhodi le-AD ukuze uqinisekise ukuthi imbangela yenkinga inkinga yehadiwe noma inkinga yesoftware;

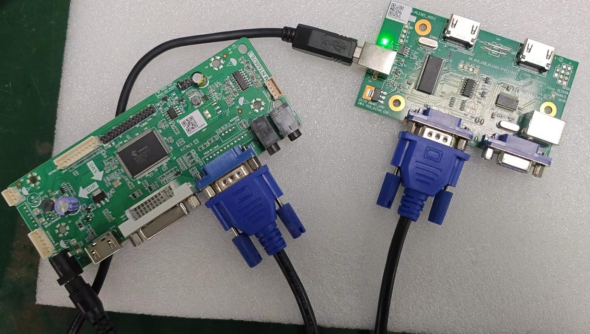

1. Uxhumano Lwezingxenyekazi zekhompuyutha

Xhuma umkhawulo owodwa wekhebula le-VGA kusixhumi esibonakalayo sekhadi lesibuyekezo esinye ku-interface yokuqapha. Qinisekisa ukuthi uxhumo luvikelekile ukuze ugweme izinkinga zokudluliswa kwedatha.

2. Ukuqinisa Isiginesha Yomshayeli (ye-Windows OS)

Ngaphambi kokubaneka, khubaza ukusetshenziswa kwesiginesha yomshayeli:

Iya kokuthi Izilungiselelo Zesistimu > Ukuvuselela Nokuphepha > Ukubuyisela > Ukuqalisa Okuthuthukile > Qala kabusha Manje.

Ngemva kokuqalisa kabusha, khetha Ukuxazulula inkinga > Izinketho ezithuthukisiwe > Izilungiselelo zokuqalisa > Qala kabusha.

Cindezela u-F7 noma ukhiye wenombolo 7 ukuze ukhubaze ukusetshenziswa kwesiginesha yomshayeli. Lokhu kuvumela abashayeli abangabhalisiwe ukuthi basebenze, okudingekayo ethuluzini elikhanyayo.

3(1)

3. Ukusethwa Kwethuluzi Elikhanyayo kanye Nokuvuselela I-Firmware

Yethula Ithuluzi: Chofoza kabili ukuze usebenzise isofthiwe ye-EasyWriter.

Lungiselela Izilungiselelo ze-ISP:

Iya kokuthi Inketho > Setha Ithuluzi le-ISP.

Khetha Inketho Yohlobo Lwe-Jig njenge-NVT EasyUSB (isivinini esinconyiwe: Isivinini esimaphakathi noma i-Hi Speed).

Nika amandla Imodi ye-FE2P futhi uqinisekise ukuthi i-SPI Block Protect ngemva kokuba i-ISP OFF ivaliwe.

Layisha I-Firmware:

Chofoza Layisha Ifayela bese ukhetha ifayela le-firmware (isb, “NT68676 Demo Board.bin”).

Yenza i-Flashing:

Qinisekisa ukuthi ibhodi livuliwe futhi lixhunyiwe.

Chofoza okuthi ISP ON ukuze uvule uxhumano, bese ucindezela okuthi Auto ukuze uqale inqubo yokubuyekeza i-firmware.

Linda ithuluzi ukuthi liqedele ukusula kwe-chip nokuhlela. Umlayezo othi “Programing Succ” ubonisa impumelelo.

Qeda:

Ngemva kokuqeda, chofoza okuthi ISP VALIWE ukuze unqamule. Qalisa kabusha ibhodi le-AD ukuze usebenzise i-firmware entsha.

Qaphela: Qinisekisa ukuthi ifayela le-firmware lifana nemodeli yebhodi (68676) ukuze ugweme izinkinga zokusebenzisana. Njalo yenza ikhophi yasenqolobaneni ye-firmware ngaphambi kokubuyekeza.

 4(1)
